Description

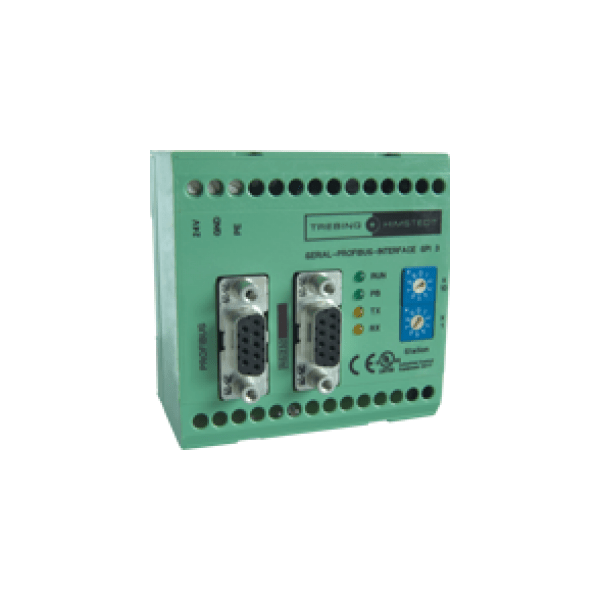

Interface Série Profibus : SPI3
- Coupleur pour l’intégration de devices via l’interface Série RS232, comme esclave PROFIBUS DP
- Remplace l’interface Série de la PLC, dans les installations PROFIBUS Décentralisés.
- Convient pour des applications simples telles que la connexion d’affichage ou scanner barcode, ou autres applications plus complexes, telles que l’intégration de systèmes d’identifications , balances, contrôleurs et équipements de laboratoire.
- Intégration de devices, avec interface série comme esclave DP pour réseaux PROFIBUS
- Disponible pour divers protocoles et interfaces physiques
| Nominal supply voltage | 24 V DC (19.2 … 28.8) |
| Current consumption | max. 200 mA |
| Ambient temperature range | 0 … +75°F |
| Transmission rate serial | 110 Bit/s up to 57.6 kBit/s (depending on the protocol) |
| Interface serial | RS 232, RS 422, RS 485 (interface as per order) |
| Protocols serial | Free ASCII driver, 3964R, RK512, MODBUS RTU |
| Transmission rate PROFIBUS | 9.6 kBit/s up to 12 MBit/s |
| Interface PROFIBUS | RS 485 |
| IO Range PROFIBUS | 2, 4, 8, 16, 32, 64 data words (depending on the protocol) |
| Case, protection class | Plastic, IP 20 |
| Mounting | 35 mm DIN top hat rail |
| Dimensions W x H x D | 75 x 75 x 53 mm |
| Weight | 136 g |
| Certificate | CE | UL |
| GPA-NS-011236 | SPI 3 RS 232 |
| GPA-NS-011237 | SPI 3 RS 422 |
| GPA-NS-011238 | SPI 3 RS 485 |
Scope of Delivery
| SPI 3, Installation Guide | |
| By Download | Docu and Media Kit (includes online documentation, GSE, function blocks for SIMATIC S5 and S7, example projects); Release Note |
