répéteur PROFIBUS Compact
Connection
Répéteur PROFIBUS sur connecteur DB9, pour étendre ou re-générer le signal
Available on backorder
Description

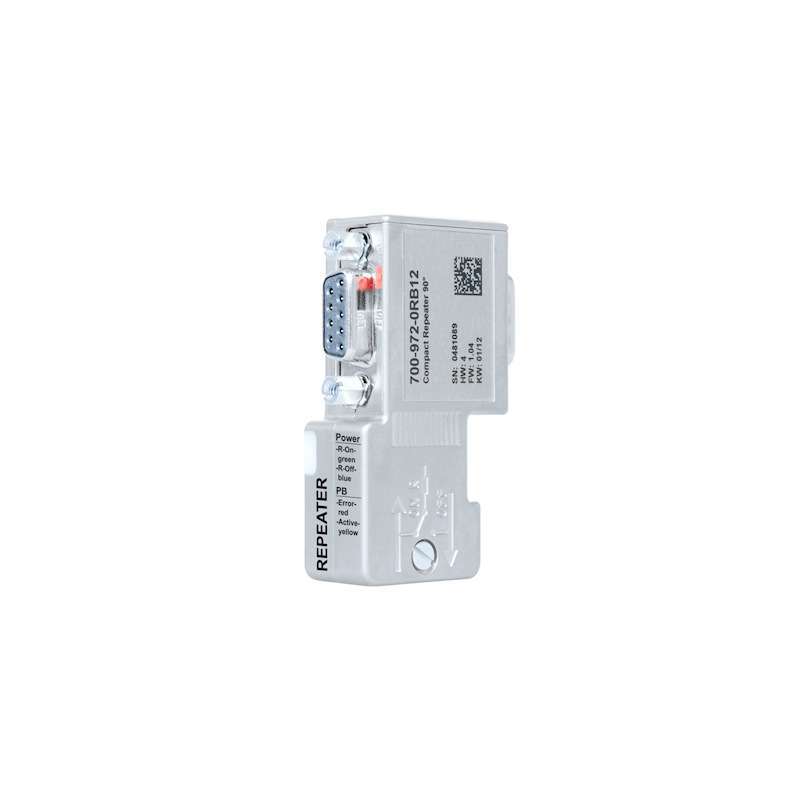

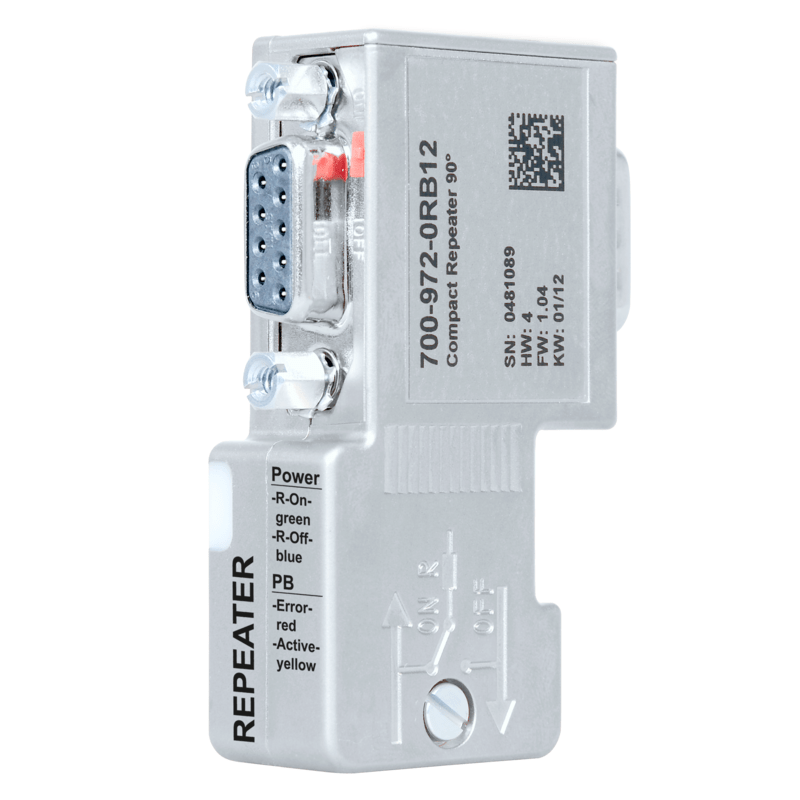

PROFIBUS compact répéteur
Le répéteur compact breveté PROFIBUS, est un répéteur PROFIBUS complet qui est polyvalent de par sa très petite taille. Il permet des taux de transfert de 9,6 kbps à 12 Mbps
- Bonne alternative aux répéteurs PROFIBUS conventionnels
- Pas d’espace supplémentaire requis dans l’armoire de commande
- Peut être utilisé pour l’extension de bus ou comme ligne de dérivation
- Augmente le nombre d’esclaves
- Il étend votre réseaux PROFIBUS facilement
- Peut aussi être utilisé sur le réseau MPI
- Status LEDs
- Pas d’alimentation 24V nécessaire
- Alimentation 5v directement depuis le terminal PROFIBUS, ce qui le rend utile pour chaque esclave PROFIBUS
La transmission des signaux est regénérée par le répeteur et renvoyé (bit-reshaping and retransmission) ce qui élimine bon nombre de fautes. Le “PROFIBUS Compact répéter” est une alternative aux répéteurs conventionnels, pour bon nombre d’applications, par le cout et par la technicité utilisé. Il peut être utilisé pour l’extension d’un bus PROFIBUS ( jusqu’à 1 km avec 2* PROFIBUS Compact Repeters, afin d’accroitre le nombre d’esclaves et d’étendre le système.
Utilisation possible sur le port MPI. Comme application bien spécifique, le “PROFIBUS Compact repetear” permets l’établissement de segments bien délimités. Pour cela, il peut être connecté sur le port PG, d’une connexion PROFIBUS
En raison de son design compact, aucun espace supplémentaire n’est nécessaire. Il peut être utilisé à la place de connecteur PROFIBUS “classic”. De plus, aucune alimentation n’est nécessaire. Un système de LEDs permet de voir l’état du réseau instantanément.
General information | ||
---|---|---|
Order number | 700-972-0RB12 | |
Article name | PROFIBUS compact repeater | |
Scope of delivery | PROFIBUS compact repeater, instructions | |
Dimensions (DxWxH) | 64 x 40 x 17 mm | |
Weight | Approx. 40 g | |
PROFIBUS interface | ||
Number | 1 | |
Protocol | PROFIBUS-DP | |
Transmission rate | Max. 9.6 … 12 Mbps, autom. detection | |
Connection | SUB-D connector, 9-pin | |
Cable outlet | 90 ° |
Réference produit : ATV-700-972-0RB12
