IPGS-3008

Connection

Description

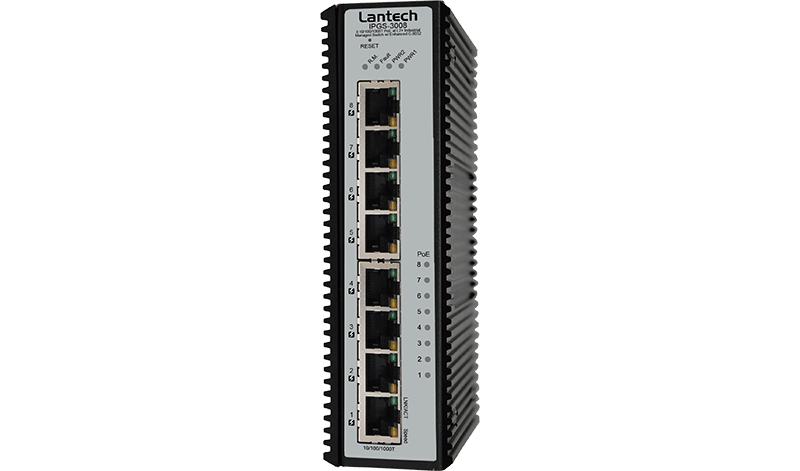

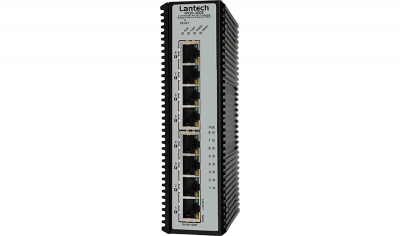

Switch Lantech : IPGS-3008

8x 10/100/1000TX PoE at/af administrable L2+, anneau G.8032, modèle 12V en option

  • PoE IEEE802.at/af, 30W par port
  • Gestion des ports PoE, détection et planification
  • Fonctions de redondance en anneau suivant norme ITU G.8032, cicatrisation de l’anneau <20 ms
  • Fonctions d’administration avancées : LCAP, IGMP v3, QinQ
  • Accès sécurisé : chiffrement SSH/SSL, 802.1X/Radius, https
  • Double entrées alimentation, version 12V (9.5V à 57 Vdc) ou (44V à 57 Vdc) pour la version 48V

Le switch LANTECH IPGS-3008 est un switch puissant, à très haute performance L2+, port Gigabit avec 8 10/100/1000T w/8 PoE 802.3af/at, fournissant une rapidité et une sécurité accrue pour le déploiement d’agrégation de lien. Dans le cas d’utilisation en anneau ITU G,8032, il permet de permuter de direction en moins de 20ms, pour un simple anneau. Administration rapide et facile du QoS, VLAN, GVRP, Sécurité avancée pour SSH/SSL, TACACS+, Ingress/Egress ACL L2/L3, IGMPv1/v2/v3/Router port, DHCP server/relay, « Jumbo frames » ( largement utilisé pour les réseaux moyen et large..) Il support également le protocole « Cisco Discovery » (CDP) et LLDP, afin d’afficher une topology L2 map.



PoE AT/AF avec débit jusqu’à 8 Gigabit, détection et programmation du PoE

Le switch LANTECH IPGS-3008 supporte une programmation avancée de la fonction PoE pour la détection et la programmation. La détection PoE peut savoir si l’appareil PD ( Powered Device) est bloqué et permet ainsi un redémarrage. La programmation PoE permet d’alimenter en energie, l’appareil selon un timing déterminé. Chaque port PoE, permet d’être dans l’état « ON /OFF », permet de déterminer la puissance délivré à l’appareil PD. ( Watt, Température, courant, Voltage) Affichage par WebGUI

Protection de boucle : Re-alimentation en energie si la boucle est rompue, Alerte par email, trap ou SMS

Le switch IPGS-3008 possède d’autres fonctionalitées pour une stabilité accrue du réseau TCP/IP. Si le l’anneau est mal cablé ou défecteux, le switch IPGS-3008 indique son état via une LED et envoie un email, trap ou un SMS. Il se reconnecte utomatiquement en cas de coupure de courant. Le Status vous est envoyé par SMS, quand tous les switches sont ré-alimentés. La protéction de boucle, peut aussi éviter les débordements de « broadcast », si un switch est inséré dans la boucle.

User friendly UI; Auto topology drawing*; DMI for dB value
The user friendly UI, innovative Auto topology drawing* and topology demo makes IPGS-3008 much easier to get hands-on. The switch also equips the RTC (real time clock) which can keep track of time always. The TX power/RX power raw data is automatically converted to dB values for installer, making it easier to calculate the fiber distance. The complete CLI enables professional engineer to configure setting by command line.

Enhanced G.8032 Ring < 20ms covering multicast packets for single ring recovery; Enhanced*/basic/auto*/train*mode; MSTP/RSTP
Lantech IPGS-3008 features enhanced G.8032 ring which can be self-healed in less than 20ms for single ring topology protection covering Multicast packets. It also supports various ring topologies that covers double ring, multi-chain (under enhanced ring*), train ring*, basic ring by easy setup than others. The innovative auto-Ring* configurator (auto mode) can calculate owner and neighbor in one step. It supports MSTP that allows RSTP over Vlan for redundant links with 8 MSTI.

DHCP server / client ; DHCP option 82 relay, port based*/Mac based DHCP*; DHCP Option 66*
It supports the standard DHCP server/client as well as DHCP option 82 relay. The port based DHCP* distribution can offer the same IP address on port base where there is need to replace the new device connecting to Lantech switches to avoid any network disruption. The DHCP Option 82 server* offers the convenience of policy setting on the switch. Mac based DHCP server* function binds a fixed IP address and a client Mac address to include dumb switches in DHCP network. It also supports DHCP Option 66*.

QoS by VLAN* for legacy device
QoS by VLAN* can allow switch to tag QoS by VLAN regardless the devices acknowledge QoS or not in which greatly enhance the bandwidth management in a network.

QinQ*, QoS QinQ* and GVRP* supported
It supports the QinQ, QoS QinQ, GVRP for large VLAN segmentation.

IGMPv3,GMRP*, router port, static multicast forwarding and multicast Ring protection
The unique multicast protection under enhanced G.8032 ring can offer immediate self-recovery instead of waiting for IGMP table timeout. It also supports IGMPv3, GMRP*, router port and static multicast forwarding binding by ports for video surveillance application.

Exported configuration text file; Factory reset button; CPU watchdog
The configuration file of Lantech IPGS-3008 can be exported in text file so that it can be edited and configured back to switch with ease for mass deployment. Factory reset button can restore the setting back to factory default and built-in watchdog design can automatically reboot the switch when CPU is found dead.

N-key** for back up, restore configuration and upgrade firmware
With N-key**, the configuration file can be mass auto backup, editable restored and auto upgrade firmware for easy maintenance.

Relay alarm and email/trap/SMS alerting
Featured with relay contact alarm function, the IPGS-3008 is able to connect with alarm system in case of power failure and port disconnection. In case of such event, it will send out email, SMS, trap alerting to predefined users.

Dual 12V~48V input with boost technology to 54V PoE output for 12V model, PoE budget 80W
Lantech IPGS-3008-12V is designed with dual input power at 9.5V~57VDC while IPGS-3008-48V allows with 44~57VDC input. The PoE budget for 12V input is 80W and for 24V input is 120W.

High reliability and extended working temperature
Lantech IPGS-3008 provides ±2000V EFT/SURGE and ±6000V contact ESD protection, which can reduce unstable situation caused by power line and Ethernet. It has high reliability and robustness coping with extensive EMI/RFI phenomenon, environmental vibration and shocks usually found in Automation, transportation, surveillance, Wireless backhaul, Semi-conductor factory and assembly lines.
The -E model can be used in extreme environments with an operating temperature range of -40°C to 75°C.

  • 8 ports cuivre 10/100/1000TX, switch administrable de niveau 2+
  • 8 ports injecteurs PoE IEEE802.3at/af, puiisance fournie par port actif : jusqu’à 30W@54Vin; 15W @48Vin
  • Gamme d’entrée 9.5V à 57 Vdc pour le modèle 12V, puissance PoE disponible 80W avec une entrée 12V, 120W avec 24V en entrée
  • Gamme d’entrée 45V à 57 Vdc pour le modèle 48V, puissance PoE disponible 240W
  • taux de commutation: 16 Gbps
  • table d’adresses MAC 16K
  • trame jumbo 10 Ko pour l’ensemble des ports
  • protocole standard de gestion d’anneau ITU G.8032, temps de cicatrisation inférieur à 20 ms pour une toplogie en anneau simple
  • entrée alimentation protégée contre les transitoires en tension, jusqu’à 2000 Vdc
  • port Ethernet protégé contre les décharges électro-statiques, supporte jusqu’à 6000 Vdc
  • horloge temps réel intégrée
  • classe de service (CoS) 802.1p, 8 files d’attente par port
  • IEEE 802.1d STP, IEEE 802.1w RSTP,802.1s MSTP
  • Port-Based VLAN, IEEE 802.1Q Tag VLAN, GVRP, Q-in-Q, MVR
  • supporte 802.1ab LLDP, Cisco CDP
  • DHCP Serveur/Client/Option 82
  • mise à jour du microcode via un accès TFTP/HTTPS. Micro-code en redondance pour revenir en mode par défaut usine en cas de défaut de la mise à jour
  • journal d’événements système, e-mail d’alertes via serveur SMTP, via SMS, trap SNMP en cas de défauts, RMON (Remote Monitoring)
  • fonctions de sécurité:
    • sécurité au niveau du port: entrée /fltrage adresse MAC
    • sécurité au niveau de l’IP
    • sécurité au niveau de l’authentification: IEEE802.1x/RADIUS
    • SSH / SSL
    • Validation/Dévalidation Web MMI via Console/Telnet
  • IGMP v3 et Query pour les applications multimédia
  • supporte la fonction le routage IGMP dynamique pour les caméras IP non IGMP
  • bouton reset pour retour en configuration usine
  • watchdog intégré
  • fonction de surveillance et d’alertes (Trap SNMP) de l’environnement de fonctionnment du switch (température, niveau de tension, charge en courant)

Normes standardsIEEE802.3 10Base-T Ethernet
IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-T
IEEE802.3z fibre Gigabit
IEEE802.3x Flow Control and Back Pressure
IEEE802.3ad Port trunk with LACP
IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
IEEE802.1d Spanning Tree
IEEE802.1w Rapid Spanning Tree
IEEE802.1p Class of Service
IEEE802.1Q VLAN Tag
IEEE802.1x Authentification (Radius)
IEEE802.1ab LLDP
IEEE 802.3az Efficient Energy Ethernet
IEEE802.3at/af Power over Ethernet
Capacité de commutation
16 Gbps
Unité CentraleMarwell 1600 MHz, 512 Mo de RAM, 128 Mo de mémoire Flash
Taux de transfertEthernet: 14 880 pps par port
Fast Ethernet: 148 800 pps par port
Gigabit Ethernet: 1,488,000 pps par port
Table d’adresses MACCapacité 16K
Trame Jumbo10240 octets pour l’ensemble des ports
Connectique10/100/1000TX: 8x ports RJ-45 avec fonction auto MDI/MDI-X
Console d’administration : RS-232 connecteur type RJ-45
Alimentation et relais : bornier à vis 6 points
Câble réseau10Base-T: 2-pair UTP/STP Cat. 3, 4, 5/ 5E, 6 cable
EIA/TIA-568 100-ohm (100m)
100Base-TX: 2-pair UTP/STP Cat. 5/ 5E, 6 cable
EIA/TIA-568 100-ohm (100m)
1000Base-TX: 2-pair UTP/STP Cat. 5/ 5E, 6 cable
EIA/TIA-568 100-ohm (100m)
ProtocoleCSMA/CD
Surveillance des conditions d’environnement **Surveillance du niveau de tension et de la température, envoi d’une notification de défaut
Température de fonctionnement-20°C ~ 60°C (modèle standard)
-40°C ~ 75°C (modèle -E)
Température de stockage-40°C ~ 85°C
Alimentation9.5 Vdc à 57 Vdc pour la version 12 V
44 Vdc à 57 Vdc pour la version 48 V
alimentation avec entrées redondantes
Budget PoE240W pour une entrée de 44 à 57Vdc (modèle 48V)
80W pour une entrée 12V; 120W pour une entrée 24V(modèle 12V)
Puissance consommée10 W
Dimensions43 (W) x 105 (D) x 152 (H) mm
Indice de protectionIP 30
CEMFCC Part 15 Class A,
IEC/EN61000-6-2
CE EN55032 Class A
CE EN55024: CE EN61000-4-2 (ESD) Level 3
CE EN61000-4-3 (RS) Level 3
CE EN61000-4-4 (EFT) Level 3
CE EN61000-4-5 ED3 (Surge) Level 3
CE EN61000-4-6 (CS) Level 3
CE EN61000-4-8 (Magnetic field) Level 3
Chocs et VibrationsIEC60068-2-32 (chute libre)
IEC60068-2-27 (choc)
IEC60068-2-6 (vibration)
FixationRail DIN, en option kit de montage sur panneau

Caractéristiques logicielles IPGS-3008

Modes d’administrationSNMP v1 v2c, v3/ Web/Telnet/CLI
Support MIB
RFC 1215 Traps MIB*,
RFC 1213 MIBII
RFC 1158 MIBII
RFC 1157 SNMP MIB*,
RFC 1493 Bridge MIB*,
RFC 1573 IF MIB
RFC 2674 VLAN MIB,
Partial RFC 1757 RMON,
RFC 2674 Q-Bridge MIB*; Bridge MIB*,
LLDP MIB*
RSTP MIB*
Private MIB
ITU G.8032Version ITU G.8032 v2/2012, autocicatrisation en moins de 20 ms, compatible avec les switches disposant du protocole ITU G.8032
Port Trunk avec LACPLACP Port Trunk: 8 groupes/Maximum 10 membres par tronc
LLDPPermet au switch de communiquer son identification et caractéristiques
CDPProtocole de découverte CISCO pour le mappage réseau
VLANVLAN par port
VLAN à balisage 802.1Q (256 entrées)/ VLAN ID ( VLAN ID de 1 à 4096)
GVRP (256 Groupes)
IPv6/4Supporté
Gestion de boucleSpanning tree 802.1d et Rapid Spanning Tree 802.1w, Multiple Spanning Tree IEEE802.1s
Qualité de service
QoS, service par port, balisage et IPV4, IPv4 Different Service
Classe de Service
802.1p, file d’attente à 8 niveaux de priorité par port
Mise en miroir de ports
3 modes : RX, TX et RX/TX
IGMPIGMP snooping v1,v2, v3
diffusion de groupe (256) et requête IGMP
Sécurité IPTable de 10 adresses IP autorisées à administrer le switch
AuthentificationIEEE802.1x, RADIUS
Sécurité du réseauAccès suivant protocole 802.1x et serveur RADIUS
Association adresses IP et MAC sur les ports (MAC-Poort binding)
Chiffrement SSL et SSH
Liste de contrôle d’accès (ACL L2/L3)
Interface de gestion WEN accessible en HTTPS
Filtrage Multidiffusion et IGMPDynamic:
Support IGMP snooping v1, v2,v3 and MLD snooping v1.
Support 256 multicast groups
Support IGMP and MLD query
Support Dynamic IGMP router port for non-IGMP cameria
Static:
Support 256 static multicast groups
Contrôle de la bande passanteSupport ingress packet filter and egress packet limit.
The egress rate control supports all of packet type.
Ingress filter packet type combination rules are Broadcast/Multicast/Flooded Unicast packet, Broadcast/Multicast packet, Broadcast packet only and all types of packet.
The packet filter rate can be set an accurate value through the pull-down menu for the ingress packet filter and the egress packet limit.
Journal système
Enregistrement de l’activité du système en local et sur serveur distant
Envoi d’alertesServeur SMTP, 8 comptes e-mails, SMS
Serveur de temps
Synchronisation avec un serveur de temps sur Internet
Sortie relais
sur défauts de connexion et alimentation
Alerte SNMP1. démarrage à froid
2. perte de lien
3. défaut d’authentification
4. modification de la toplogie de l’anneau
5. défaut d’alimentation
6. en option, conditions internes d’environnement anormales
DHCPClient, serveur, relais DHCP option 82
DNSFonction DNS client, supporte un serveur DNS primaire et secondaire
Mise à jour firmwareTransfert de fichier TFTP, sauvegarde et restauration de fichier par TFTP, par HTTP
Mode de configurationFichier au format TX
P/NModel nameDescription
8350-986IPGS-3008-48V8 10/100/1000T w/8 PoE Mode A 802.3at/af 30W Managed Industrial Switch; dual 44~57VDC input; -20°C to 60°C
8350-987IPGS-3008-48V-E8 10/100/1000T w/8 PoE Mode A 802.3at/af 30W Managed Industrial Switch; dual 44~57VDC input; -40°C to 75°C
8350-988IPGS-3008-12V8 10/100/1000T w/8 PoE Mode A 802.3at/af 30W Managed Industrial Switch; dual 9.5V~57VDC input; -20°C to 60°C
8350-989IPGS-3008-12V-E8 10/100/1000T w/8 PoE Mode A 802.3at/af 30W Managed Industrial Switch; dual 9.5V~57VDC input; -40°C to 75°C
8850-100N-key ConfiguratorRJ45 connector dongle for firmware upgrade, auto/editable configuration backup and restoration; -20°C to 60C

OPTIONAL ACCESSORIES – DIN Rail Power

Model nameDescription
NDR-480 Series480W Single Output Industrial Din Rail Power; 90-264VAC / 127-370VDC Input Range; Cooling by free air convection; RoHS2 ; Operating Temp. -20°C~70°C (ambient, derating each output at 2.5% per degree from 50°C ~ 70°C)
NDR-240 Series240W Single Output Industrial Din Rail Power; 90-264VAC / 127-370VDC Input Range; Cooling by free air convection; RoHS2 ; Operating Temp. -20°C~70°C (ambient, derating each output at 2.5% per degree from 50°C ~ 70°C)
NDR-120 Series120W Single Output Industrial Din Rail Power; 90-264VAC / 127-370VDC Input Range; Cooling by free air convection; RoHS2 ; Operating Temp. -20°C~70°C (ambient, derating each output at 2.5% per degree from 50°C ~ 70°C; For 115VAC, please refer to derating curve on NDR-120 Series datasheet)
NDR-75 Series75W Single Output Industrial Din Rail Power; 90-264VAC / 127-370VDC Input Range; Cooling by free air convection; RoHS2 ; Operating Temp. -20°C~70°C (ambient, derating each output at 2.5% per degree from 50°C ~ 70°C; For 115VAC, please refer to derating curve on NDR-120 Series datasheet)
