Contr. SIEMENS -> OPC UA & MQTT

Name: Contr. SIEMENS -&gt; OPC UA &amp; MQTT
SKU: GAA-DX-145111

Connection

Passerelle uaGate SI : Connexion de contrôleurs SIMENS vers OPC UA & MQTT

HS Code : 85176200

Poids : 0.500 kg

SKU: GAA-DX-145111 Categories: GATEWAYS, PROCESS AUTOMATION, SOFTING

Présentation

Description

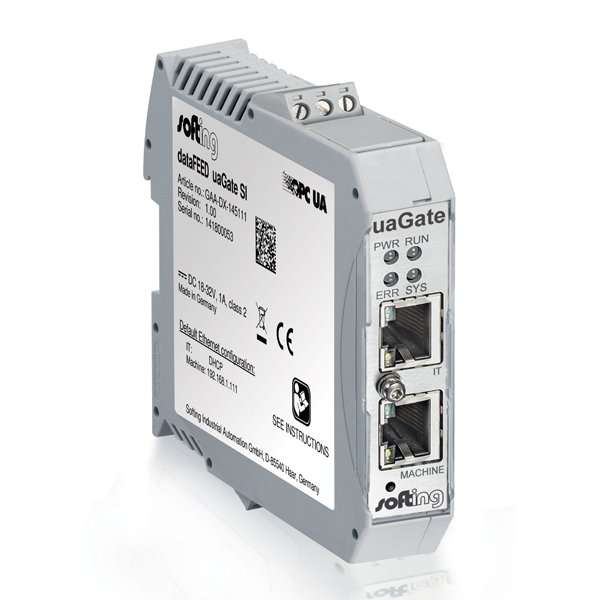

dataFEED uaGATE SI : Passerelle pour contrôleur Siemens fournissant un serveur OPC UA et une interface MQTT ( Cloud )

La passerelle dataFEED uaGate SI est une passerelle pour PLC Siemens. Elle intègre les fonctionalités OPC UA pour une connexion rapide et sécurisée des données avec les systèmes de managements, tel que ERP, MES ou SCADA, sur des installations existantes ou nouvelles. Peut utiliser la publication MQTT, permet l’intégration des données au sein des applications loT cloud. le dataFEED uaGate de taille relativement réduite, permet une approche d’avant garde.

General

Connectivité facile aux contrôleurs

Connectivité entre contrôleurs et systèmes IT (ERP, MES, SCADA), mais aussi entre contrôleurs utilisant des plateformes indépendantes et/ou des systèmes OPC UA standards du marché.
Technologie OPC UA supportant des réseaux locaux ou globaux ainsi que l’utilisation de firewall
Fonctionnalités “MQTT Publisher” pour le transfert des données de productions vers des solutions Cloud LoT.
Configuration de la passerelle via interface Web, pemettant l’import rapide des symboles depuis SIMATIC STEP 7 et des projets TIA Portal.

Securité maximale

Réseaux physiquement séparés afin d’éviter toute intrusion
Accès individuel aux données de la PLC protégé.
Droits de configuration séparés sur le contrôleur et aux niveaux IT, intéressant pour les OEMs et les concepteurs de solutions, souhaitant garder secret leur configuration.
Données encryptées et identifications des utilisateurs, répondant aux critères de sécurités absolus.

Investissement dans la protection

Ajoute un moyen de communication aux systèmes existants.
Composante Standard, qui peut être facilement intégrée à des projets de différentes tailles.
Convient à toutes applications : nouvelles ou sur anciennes installations.

Maintenance Zéro

All-hardware gateway – Aucun besoin de mise à jour logiciel, de patches ou de maintenance.
Aucune programmation PLC ou de PC dédié
Systèmes “Failure-free” pour des années et des années.

Détails techniques

Hardware	Processor	Altera Cyclone V SoC with Dual-core ARM Cortex-A9
	Connectors	2 x IEEE 802.3 100BASE-TX/10BASE-T (independent interfaces)
	Status LEDs	PWR (power supply), RUN (running), ERR (error), SYS (configuration)
	Dimensions (H x W x D)	100 mm x 22.5 mm x 105 mm
	Power Supply	18 VDC … 32 VDC, SELV/PELV supply mandatory Typically 200 mA, maximum 1 A at switch-on
	Operating Temperature, Horizontal DIN Rail Installation	-40 °C .. 50 °C (0 mm minimum distance) -40 °C .. 55 °C (22.5 mm minimum distance)
	Operating Temperature, Vertical DIN Rail Installation	-40 °C .. 35 °C (0 mm minimum distance) -40 °C .. 40 °C (22.5 mm minimum distance)
	Storage Temperature	-40 °C .. 85 °C
	Relative Humidity	10 % … 90 %, non-condensing
	Weight	About 0.2 kg
	Mounting	DIN Rail (35 mm)
	Housing	Phoenix Contact ME MAX
	Protection Class	IP20
Software	Protocols	SIMATIC S7 , OPC UA (Server, 20,000 items in total), MQTT (Publisher, 1,000 topics)
	Supported PLCs	Siemens S7-300, S7-400, S7-1200, S7-1500
	Supported Engineering Tools	SIMATIC Step 7 TIA Portal, version 13 and 13 SP1
Conformity	Emission	EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 55011, Group 1, Class A EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 55022, Class A EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 61000, Part 6-4 FCC CFR45, Part 15 Section 15.107 and 15.109 (Class A), VCCI Class A Information Technology Equipment 2002
	Immunity	EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 61000, Part 6-2
Certifications	CE, FCC, RoHS

Téléchargement

Downloads

Drivers & Software
Manuals & Documentation
- dataFEED uaGate Quick Startup Guide ( PDF)
- dataFEED uaGate Housing ( Dimension )
Certificates
- Certificates availables
Data Sheets
- dataFEED uaGate SI Datasheet

Références

ATV-GAA-DX-145111

dataFEED uaGate SI

Scope of Delivery

Hardware	dataFEED uaGate SI
Software	Tool for configuration over integrated web interface
Documentation	Quick Startup Guide (printed documentation)

Formation

Pas de formation spécifique pour ce module

Wiki

What is the power dissipation of the uaGate or edgeGate?

The power dissipation also depends on the operating mode (Ethernet load, supply voltage, ambient temperature, module dispersion, …). A typical value for power dissipation Pv is about 3.3 watts at 24VDC.

What is the maximum data throughput of uaGate and edgeGate?

2.500 byte items with 200ms polling time

Is the store-and-forward functionality towards OPC UA from uaGate and edgeGate supported?

The buffering as specified in the OPC UA standard is implemented, but the items are stored in the RAM, not on the SD card. Please mind that the OPC UA client must support this functionality and demand it from the server.

How to change the language of the user interface with uaGate and edgeGate?

The browser preferred language is used for the user interface, currently English and German is supported. If you want to override this default setting, change the preferences in your browser.

For example, in Mozilla Firefox:
Menu -> Settings -> Content -> Languages and change or move the desired language to the top of the list.

Which cloud platforms are supported?

We support with all Softing gateways (echocollect, uaGate, edgeGate) the Microsoft Azure Cloud, Amazon AWS Cloud, IBM Bluemix Cloud and other cloud providers, which are using MQTT for telemetry data.
