Ateva Technologies

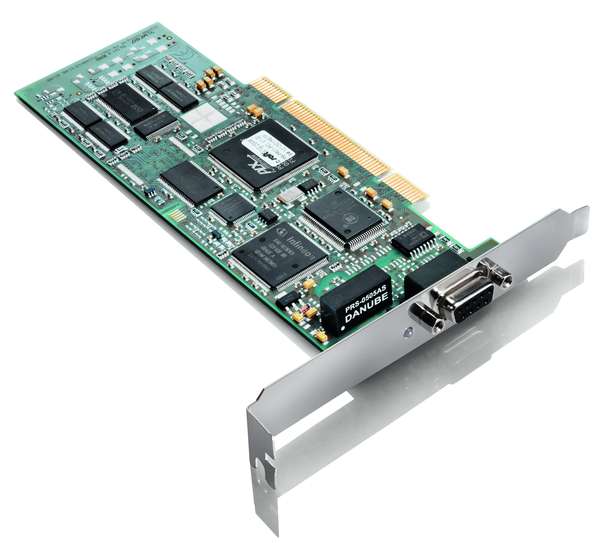

PB-PRO1-PCI

Carte d’interface à un ou deux canaux au format PCI universel pour l’intégration des PC dans les architectures PROFIBUS en tant que contrôleurs de machines, applications de contrôle de supervision, dispositifs de terrain ou panneaux opérateurs.

csm_PBproPCI_D_EN_160801_201_a68cf76cc9

Fonctionalité PROFIBUS Maître et esclave supportée

Le protocole requis pour le cas d’utilisation spécifique peut être sélectionnable par l’utilisateur et exécuté sur la carte PBpro PCI. En tant qu’esclave DP, la carte intègre le PC dans des architectures de contrôle superposées. Configurée comme maître DP, la carte transforme le PC lui-même en contrôleur. En tant que DP Master Class 2, il constitue la base des tâches de paramétrage et de gestion d’actifs. En outre, l’intégration dans des systèmes FMS ou des applications propriétaires est tout aussi simple et sans problème que l’accès direct au niveau de protocole le plus bas (FDL). Cela fait du PBpro PCI une solution d’interface universelle et permet aux fabricants d’optimiser leurs productions et l’inventaire pour leurs options PROFIBUS.

Intégration rapide grâce à l’interface adaptée

Le logiciel de pilote PROFIBUS inclus est complété par de nombreux exemples de programmes qui démontrent comment utiliser l’API PROFIBUS. Des exemples de programmes commentés montrent comment faire. Un serveur OPC Softing correspondant, qui est disponible en tant qu’interface standard facultative, se connecte rapidement et facilement à n’importe quelle application qui possède un client OPC intégré. Les applications typiques incluent la visualisation, les systèmes SCADA ou MES. Les outils de paramétrage compatibles FDT utilisent le PROFIdtm Communication DTM de Softing comme lien vers la carte. Utilisée avec le pilote STEP7 (gratuit), la carte peut également fournir un adaptateur PG / PC pour la programmation des automates Siemens.

Grande variété d’applications

la carte prend en charge de nombreux autres systèmes d’exploitation et environnements en temps réel. Sur demande, nous pouvons personnaliser les drivers, selon les spécifications du client.

Master/Slave, Single Channel 1)Slave, Single Channel 1)Master/Slave, Dual Channel
PROFIBUS Protocol
DP-V0 Master
DP-V1 Master: Acyclic C2 Services
DP-V2 Master 2)
FMS
FDL
DP-V0 Slave
Fieldbus Connection9-Pin D-Sub Female, RS485, Galvanically Isolated
Transfer Rates9.6; 19.2; 45.45; 93.75; 187.5; 500; 1500; 3000; 6000; 12000 Kbit/s
PC InterfacePCI V2.2, 128 KB Shared RAM per Channel
Operating Temperature0oC..+55oC
Storage Temperature-20oC..+70oC
Relative Humidity< 90%, Non-Condensing
Dimensions [mm]168×64168×64168×107
Power Supply
Supply Voltage5V/3.3V(±5%)DC
Current Consumption [mA]Typ. 500 / 200Typ. 500 / 200Typ. 700 / 300
Drivers available forWindows 2000, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10
Linux
Conformity

1) Also Available with Low Profile Slot Bracket
2) DP-V2 Available for Custom Integration. Please contact Softing to discuss your specific requirements.

PB-PRO 1-PCI (PB-PRO 1-PCI/LP1))Master/Slave, Single Channel 1)
PB-PRO 1S-PCI (PB-PRO 1S-PCI/LP1))Slave, Single Channel 1)
PB-PRO 2-PCIMaster/Slave, Dual Channel

Scope of Delivery

PC interface Board, CD with Drivers, Documentation and Sample Programs

Additional Products and Services

OPC-PB3)PROFIBUS OPC Server for DP-V0 / DP-V1
DCF-DY-41003)OPC Server for S7 / S5
TRA-PB-TECHPROFIBUS Technology Training

1) Also Available with Low Profile Slot Bracket
3) Requires PROFIBUS Master Interface Board

Formation disponible. Pour plus d’information, contactez nous
