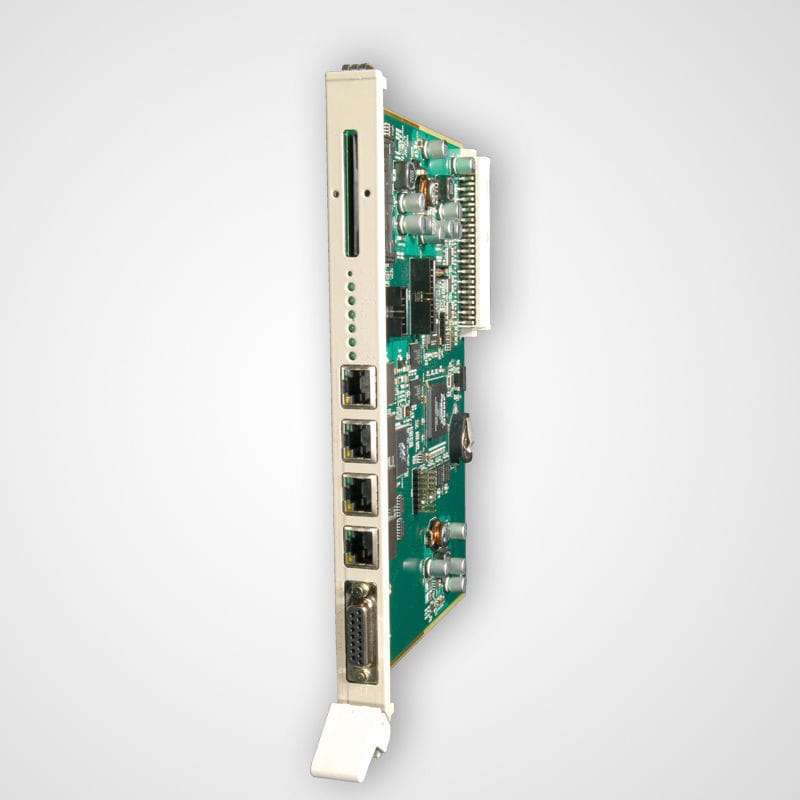

S5-TCP/IP-100 – Pour le remplacement de la PLC S5 Siemens

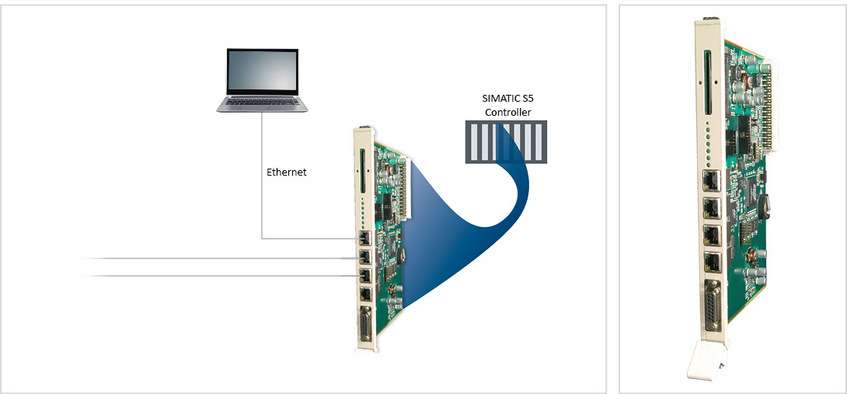

Le S5-TCP/IP-100 est une interface Ethernet pour Siemens S5 Simatic. Avec ses 10 MBit/s et 100MBits/s, la communication processeur offre un taux de exceptionnel de transmission de données. Il communique avec des contrôleurs S7 et S5, ainsi qu’avec des contrôleurs Modbus TCP, comme Schneider, Wag et bien d’autres.

Overview

Communication

  • Communication TCP/IP, ISO sur TCP (RFC1006) et Sinec H1 en même temps
  • Communication avec les contrôleurs S5 et contrôleurs S7 via ISO sur TCP ( RFC1006).
  • Communication avec contrôleur Schneider, Beckhoff, Wago et bien d’autres via Modbus TCP
  • Transmission of données brutes (send/receive communication)
  • Chance d’acquerir et de visualiser les données de process via OPC ( parametrisation standard couche ISO 7 )
  • Connection à un PC ou logiciel de programmation soir directement par interface séries ou via le bus
  • Support de la communication de données “Event controlled” via Fetch sur évenement
  • Connection de plusieurs appareils ou setup de réseaux locaux, intégrand un switch 4 ports

Securité

  • Sécurité haute performance grâce au monitoring permanent
  • Protection via password disponible
  • Archivage des données possibles en cas de coupure de courant
  • Sécurité additionnelle sur CompactFlash card

Diagnostic rapide et facile

  • Connexion simple pour diagnostic et vue d’ensemble des connexions
  • Interface de diagnostic PLC
  • Séparation entre monitoring de connexions standard et connexions “Fetch on Event”
  • Etat du réseau, nombre de télégrammes reçus et envoyés and indicateur d’évaluation

Details Technique

Supported S5 ControllersSIMATIC S5-115, SIMATIC S5-135, SIMATIC S5-150, SIMATIC S5-155
PLC Interface1 x TTY, 15-pole Sub-D socket with slide-locking bolts
4-Port-Ethernet-SwitchRJ45, 10/100MBit/s, half/full-duplex, 10 BaseT/100 BaseTX, Auto-negotiation, link LED and activity LED per port
Supported ProtocolsTCP/IP, ISO on TCP (RFC1006), ISO (H1), Modbus TCP, PLC Header, DNS, DHCP, SNMP services in accordance with MIB II, FTP
Types of JobsSend Direct, Receive Direct, Fetch Active, Fetch Passive, Write Active, Write Passive, Fetch on Event
Compact Flash SlotType I or II (standard), for configuration backup, “Hot Plug” capability
Power Supply5 VDC via S5 backplane bus, maximum of 3 A
Operating / Storage temperature0 °C … +60 °C / -20 °C … +70 °C
Relative HumidityMaximum of 95 % at +25 °C
Required Space1 slot on SIMATIC S5-115, adapter capsule required
Module FormatDouble Europa
Configuration softwareNetCon S5 for Windows
CompatibilityCompatible to each other, so that existing parameterization can be taken over directly when a change is made

Références

ATV-200-4000-01S5-TCP/IP 100

Scope of Delivery

HardwareS5-TCP/IP 100, Ethernet interface for SIMATIC S5
SoftwareConfiguration Software NetCon S5
Documentationprinted quick reference, manual on CD-ROM

Additional Products and Services

ATV-700-1700-01PLC cable for S5-CP/PLC (short connection cable) for programming the SIMATIC S5 via Ethernet
ATV-700-1500-05EIA-232 / TTY converter cable for serial parameterization
ATV-700-2400-02CompactFlash Card, 128 MB
ATV-110-1000-01Training “Industrial Ethernet – Troubleshooting in Automation“, 3 days
ATV-100-1030-01Training “OPC Plug & Play in Automation”, 2 days Basics, OPC communication with S5/S7 controllers and OPC Client

Formation

Nous consulter pour des formations sur cette carte.

Accessoires

CF Card

  • For additional Backup of the Parameterization
  • Hot Plug Capable
  • 128 MB

Order Number

ATV-700-2400-02

RS232 / TTY cable

Cable for Serial Parameterization of the S5-TCP/IP 100

Technical Details

  • For Serial Parameterization
  • RS-232, 9pin D-sub Female – TTY (20 mA), 15pin D-sub Male
  • Length: 5 m

Order Number:

ATV-700-1500-05

Câble PLC S5 <-> CP/PLC

  • TTY, 15pin D-sub Male – TTY, 15pin D-sub Male
  • Longueur: 0,6 Metre

Référence

ATV-700-1700-01
