Ateva Technologies

Test vos cables Ethernet et vérifie/garantie la vitesse limite de ces cables.

Les vitesses des ” Wireless Access points” dépassent souvent, les vitesses de cablage installé dans le réseau . Est il possible que vos cables gèrent des vitesses bien au delà de leurs spécifications ? Est il possible que vos cables CAT5e ou CAT6 puissent atteindre des vitesses de 1GBits/S voire 10Gbits/s

Pour le savoir, une simple fonction sur le NetXpert XG, permettent d’effectuer 3 tests. Effectue un test de vitesse en envoyant 1Gb/s de données via votre cable ( Test BERT ) et il prouvera si celui ci fonctionera au-delà  des spécifications et suivra la vitesse des “Access Points” installés

Le NetXpert est le seul testeur de cables et gestionnaire de réseaux actif a effectuer  un test de taux d’erreurs sur les bits ( BERT ) , un test de signal Signal/bruit ( SNR) et retard de vitesse de 1Gb/s, 5Gb/s ou 10Gb/s en appuyant sur une touche. Vous pouvez maintenant effectuer des tests de débit en temps réel pour valider vos cables jusqu’à 10Gb/s.

Test le taux d’erreurs, le bruit et le delai de propagation instantanément

En effectuant un test de taux d’erreur sur les bits ( BERT ) et selon les normes IEE802.3an, le NetXpert XG vous certifie ou non, une transmission de données sans erreur jusqu’à 10Gb/s

Test automatique avec une “touche” comprends le rapport Signal/bruit ( SNR) et le décalage temporel, qui peuvent avoir un impact significatif sur la transmission Gigabit

Le rapport “signal/bruit” vérifie que le bruit est suffisamment faible et que le signal est suffisamment élevé pour une transmission fiable. Le “delai de propagation” indique un décalage entre les paires de fils. Un retard excessif peut entrainer un sérieuse dégradation de la transmission et donc de la performance.

Les 3 mesures fondamentales pour déterminer si une transmission est fiable ou non, peuvent être effectuées à l’aide d’une seule touche. La mesure faite, vous pouvez réitérer immédiatement à l’aide de cette unique fonction. Chaque mesure est archivée et est fournis à un rapport de synthèse final au format PDF, CVS ou XML

The cable qualifier that is defining a new category — the cable project qualifier

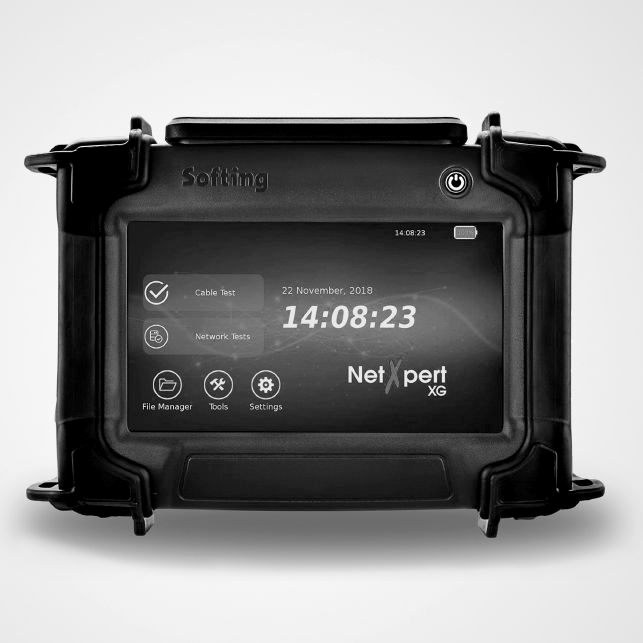

If you are a cable installer, network owner, network builder, or system integrator, you’ll be excited to hear that NetXpert XG includes a project editor and auto test generator for up to 1000 cables, and test reports you can keep for your records or leave with your customer.  Once the tests are created, plug in the cable, click test, and NetXpert XG starts testing the cable to IEEE 802.3 standards to prove the speed of your cable.  Not only do you get a wiremap and cable length, NetXpert XG tests BERT, SNR, Delay Skew, distance to opens, shorts, or miswires.  As a bonus you get active network tests for copper, fiber, and wireless.  And, with 2 NetXpert XG local units, you can test fiber cables.

Cable Project Qualifier

  • Use the project editor, cable test editor, test label editor to pre-configure your cable testing projects
  • Press test to automatically sequence up to 1000 cable tests from the local or remote device to increase cable testing efficiency when working alone
  • Test data cabling for IEEE 802.3 compliance at data rates up to 10 Gb/s (BERT)
  • Determine signal-to-noise ratio (SNR) for compliance up to 10 Gb/s
  • Measure delay skew for compliance up to 10Gb/s
  • Measure length of cable with TDR and capacitance measurements for highly accurate test results and easier troubleshooting
  • Full-color wire map shows distance to open, distance to short, miswires, split pairs, and shield on a color graphical display
  • Save test results and generate standards-based measurement reports providing “Pass/Fail” indication in pdf, csv, or xml format

Perform active network management

  • Support for IPv4 and IPv6
  • Discover your network and see the connected network devices
  • Identifies defective PoE switches with a PoE load test
  • DHCP test
  • Ping lists can be defined and saved for later use
  • LLDP/CDP detection and analysis
  • Identifies VLANs present in your network
  • Data transfer from the tester to the PC using USB stick, wireless, or bluetooth connectivity
Length Measurement TechnologyTime-Domain Reflectometry (TDR) and capacitance
Cable MeasurementsCable Testing and ID: up to 1,000 ft (305 m)
Split Pair Detection: 3 ft (1 m) to 1,000 ft (305 m)
Length Measurement: 0 to 1,500 ft (457 m), ± (5%+1ft (30 cm))
Distance to fault: 0 to 656 ft (200 m) ± (5% + 3ft (1m))
Supports 8 wiremap remotes (RJ 45) and 24 RJ-45 ID only
remotes
Power over Ethernet (PoE)Test supports IEEE 802.3af PoE (Type 1, max 15.4W),
IEEE 802.3at PoE+ (Type 2, 30W) and 802.3bt PoE++ (Type 3, 60W)
Future proofed for IEEE 802.3bt Type 4 100W higherpower PoE
Active EthernetNetwork and test support by interface:
Copper RJ-45 interface –100/1,000/2,500/5,000/10,000 Mb/sec link speeds
Fiber SFP+ #1 interface supports 10Gb/sec link speed
Fiber SFP+ #2 interface supports 1Gb/sec link speed
WiFi 802.11 a/b/g/n 2.4 Ghz WiFi and Bluetooth
Maximum VoltagesMaximum voltage that can be applied to any 2 connector pins without causing damage to the tester:
RJ-45: 60 VDC or 50 VAC
Save Test ResultsStores virtually unlimited cable or network tests with user defined names per project
Tone GenerationTone Frequencies: 730 Hz and 1440 Hz
LanguagesEnglish, German, French, Spanish
BatteryLi-Ion, 7.2 VDC, 3.1A-hr (typical)
Battery Life at 10Gb: 5 hrs minimum, 24 hrs stand-by
TemperatureOperating: 14 to 140° F (-10 to 60°C)
Storage: -22 to 158°F (-30 to 70°)
Humidity10 to 90% non-condensing
EnclosureInjection molded plastic
Display7″ Color TFT-LCD capacitive touch display,
1024 x 600 resolution (WSVGA)
Size245 x 177 x 73 mm (main unit)
130 x 177 x 55 mm (Active Remote)
Weight with Battery2.6lbs (1.2 kg) main unit
1.3lbs (0.6 kg) Active Remote
