Interface Mobilink, pour la configuration de modules de devices sur réseaux HART, FIELDBUS FOUNDATION et Profibus PA
Utilisable en Zone ATEX

UGS : ATV-DBA-KM-020410-3 Catégories : , , ,

Description

QR Code

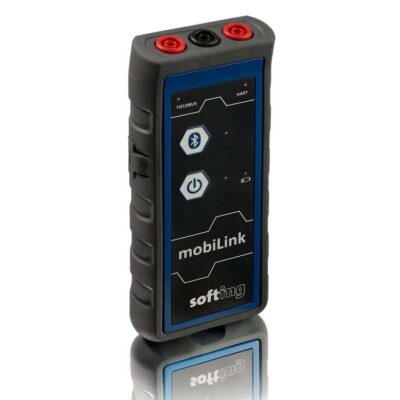

Interface mobiLink

  • mobiLink est une Interface, qui se connecte aux principaux protocoles « Process Automation » : HART/ FOUNDATION Fieldbus / PROFIBUS PA
  • Convient parfaitement comme appareil de poche, grâce à son fonctionnement sur pile et Bluetooth ou USB
  • Compatible avec les applications FDT Frames
  • Utilisation possible en zones dangereuses ( ATEX )

Général

Opération multi protocoles:

  • Maitre HART , Host Foundation fieldbus Host et Maitre PROFIBUS PA
  • Fixation temporaire aux segments fieldbus ou boucles HART, pour chaque interaction avec les appareils de terrain
  • Implémentations des protocoles en total conformité, permettent l’accès sans interférence à l’exécution sur site.

Communication de l’interface mobilink via Bluetooth ou USB:

  • Communication via Batterie ou Bluetooth et permet  son utilisation avec un Smatphone ou une tablette
  • Interface USB pour un fonctionnement sur banc d’essai

Prise en charge des applications  FDT et des principaux outils d’ingénierie

  • Application PACTware et communication HART, DTM inclu
  • Communication DTM pour Foundation Fieldbus et PROFIBUS PA ( Option)
  • Outils de configuration Foundation Fieldbus
  • Interface de programme d’applications pour intégration dans des systèmes

mobiLink convient parfaitement pour une utilisation en zones dangereuses ( ATEX)

  • mobiLink est « EX approval » pour Zone 1
  • Il convient pour la connexion à des circuits intrinsèquement sûrs

Details Techniques

User Interface Controls
Status LEDs		 Power on/off button, Bluetooth pairing button
FIELDBUS (Fieldbus mode), HART (HART mode), Bluetooth (Pairing/Bluetooth active), Low battery, Power on
Interfaces and Connectors USB

Bluetooth

Fieldbus

HART

 Speed: USB 2.0 Full Speed
Connector: USB Type C
Electrical: Non intrinsically safe. Do not use inside hazardous areas.
5V, 100mA. Um = 253VBT mode: BT Classic, 2.4 – 2.478 GHz Output Power: +8 dBm (maximum)Connection: 4 mm banana type jacks (red/black), polarity has to be observed
Physical Layer: according to IEC 61158-2, Type 1: 31.25 Kbit/s, voltage mode
Nominal input current (Fieldbus):
10 mA in Bluetooth and regular USB mode
18 mA (with Ufieldbus > 9,5V) for increased battery life time in USB mode (controlled by application)
Fieldbus Terminator: No fieldbus terminator includedConnection: 4 mm banana type jacks (red/black)
Physical Layer: HART FSK compliant modem
Operation in Hazardous Areas Intrinsic Safety Parameters EX ia IIB, Ui = 30 V or FISCO field device
Isolation: 1500 VDC between USB and Fieldbus, 1500 VDC between USB and HART
Physical Properties Dimensions (L x W x D)

Weight

Power Supply

Operating Temperature

Storage

Relative Humidity

Protection Class

 175 mm x 74 mm x 32 mm

330 g (incl. Batteries)

Battery: 3 * Alkaline, IEC-LR6, nominal voltage 1,5V
For use in hazardous area: Energizer E91 or Duracell Procell MN1500.
With batteries of other types or manufacturers certification is void.
Fieldbus interface (Medium Attachment Unit) powered by fieldbus.

-20°C .. +50°C

Store batteries in a dry place at normal room temperature.

< 95% rH non condensing

IP 54 (if USB port covered with cap)

References

Hardware mobiLink, câble USB, jeu de câbles fieldbus avec ‘clips’, 3 pile Alkaline IEC-LRC6, mémoire USB
Logiciel PACTware, HART Communication DTM, USB driver sur carte USB

Foundation fieldbus Communication DTM (en option)
Foundation fieldbus Configuration Tool ComConf (en option)
Documentation On USB memory stick
Référence pour commander
ATV-DBA-KM-020410 mobiLink, incluant les accessoires
ATV-LRA-KK-021971 License FF CommDTM
ATV-LRA-KK-020721 License FF Configuration Tool ComConf
